L’éclairage de scène s’est considérablement transformé au fil des décennies, passant de simples luminaires statiques à des systèmes robotiques intelligents hautement automatisés et multiparamètres. Aujourd’hui, les productions dynamiques dépendent fortement de ces réseaux avancés pour créer des expériences visuelles immersives et inoubliables. Cependant, naviguer dans la technologie sous-jacente peut sembler intimidant pour les directeurs techniques, les responsables des achats et les concepteurs d’éclairage. La maîtrise de cette technologie va bien au-delà d’un simple démontage mécanique. Il constitue un modèle technique essentiel pour évaluer, spécifier et déployer correctement des luminaires intelligents pour des événements en direct ou des installations permanentes.
Dans ce guide, vous apprendrez exactement comment ces appareils traitent l'énergie brute et les données pour créer des sorties optiques ciblées. Nous explorerons les différences matérielles entre les différents profils optiques pour vous aider à choisir la solution idéale pour votre lieu. Enfin, nous découvrirons les protocoles de programmation DMX critiques, les mesures de sécurité du montage et les réalités de déploiement sur lesquelles les professionnels s'appuient quotidiennement.

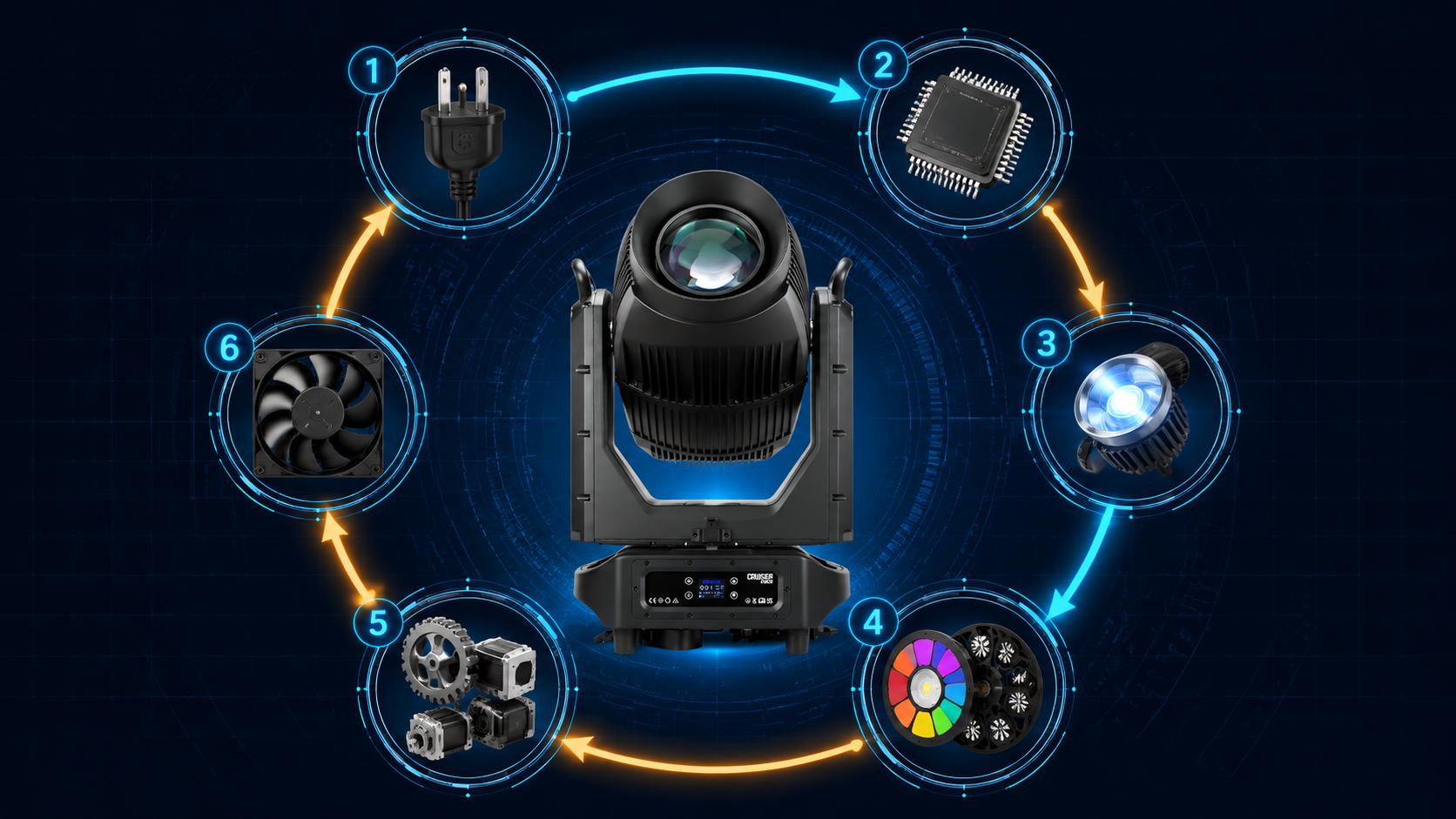

Flux mécanique : les phares mobiles fonctionnent selon un processus interne en 6 étapes transformant l'alimentation secteur brute et les données DMX en sortie optique ciblée.
Vulnérabilité électrique : brancher une tête mobile sur un circuit de gradateur CA traditionnel détruira de manière irréversible sa carte mère interne.
Approvisionnement stratégique : pour les petites salles ou les investissements initiaux, les luminaires « Wash » offrent un retour sur investissement nettement plus élevé que les modèles « Beam » ou « Spot ».
Contrôle évolutif : les flux de travail professionnels s'appuient sur le mappage DMX et les « palettes » de la console de contrôle pour garantir que les scènes programmées (Cues) s'adaptent instantanément aux nouvelles dimensions du lieu.

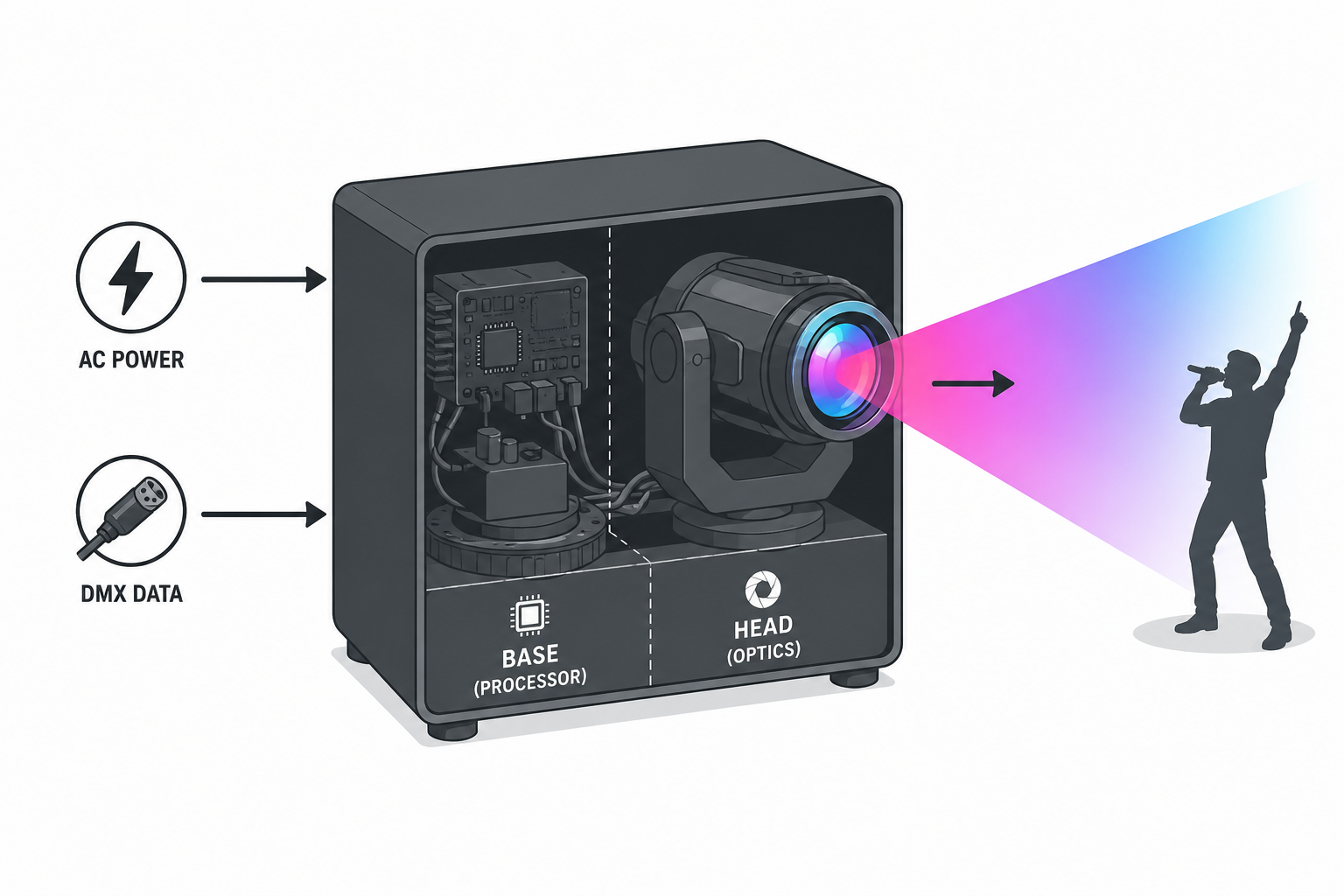

Vous pouvez traiter un appareil intelligent comme une boîte noire traitant l’énergie et les données. Les ingénieurs divisent généralement le matériel en deux sections principales : la base abritant les unités de traitement et la tête mobile (souvent appelée œuf) abritant le réseau optique. Comprendre ce flux interne aide les opérateurs à prévenir les pannes matérielles catastrophiques.

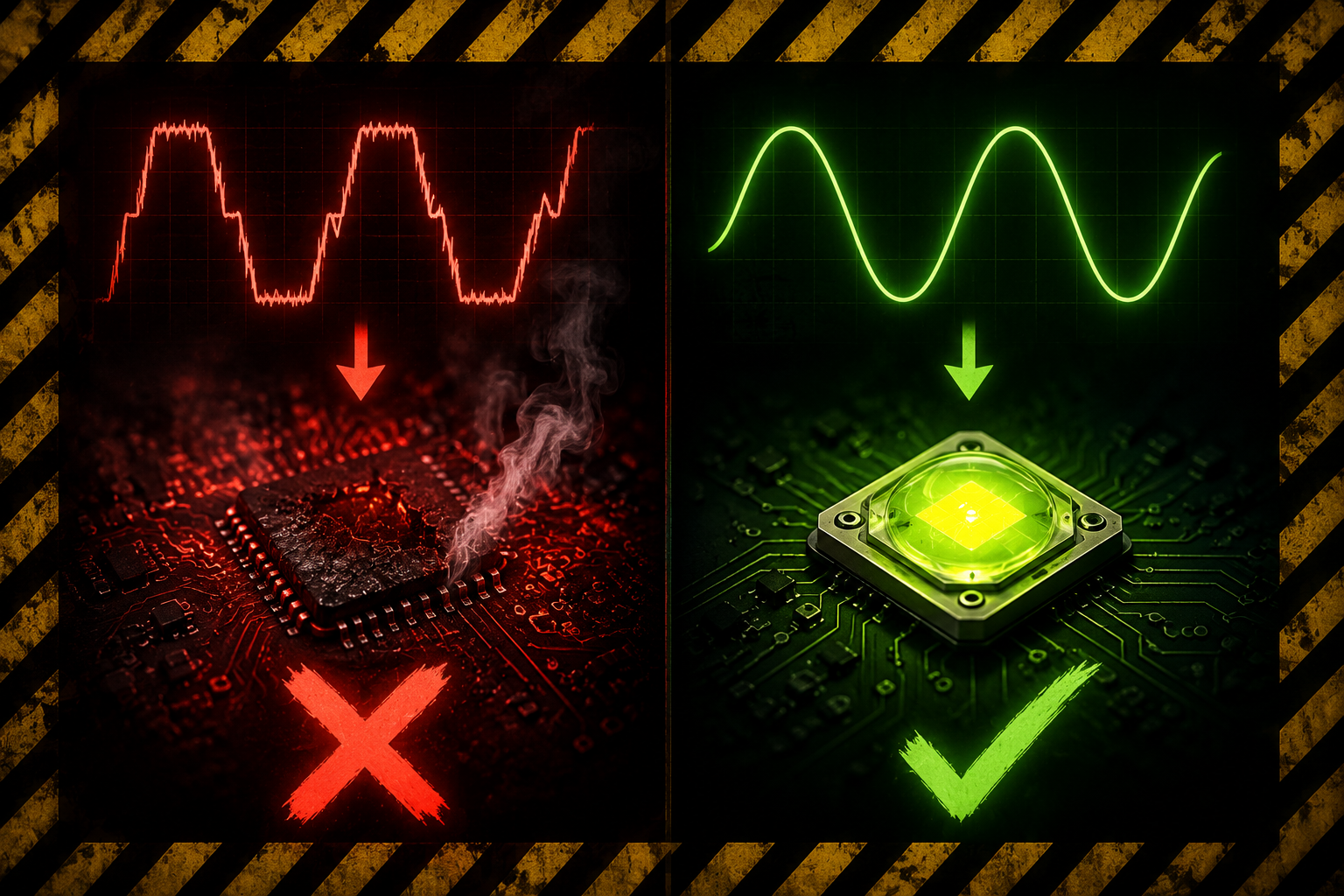

Vous devez connecter ces luminaires strictement à une alimentation secteur non variable. Les gradateurs de théâtre traditionnels fonctionnent en tronquant les ondes sinusoïdales pour réduire la tension. Si vous acheminez cette alimentation coupée vers un appareil automatisé, vous grillerez instantanément la carte mère interne et l'alimentation électrique. Utilisez toujours une alimentation murale directe ou des packs de relais dédiés.

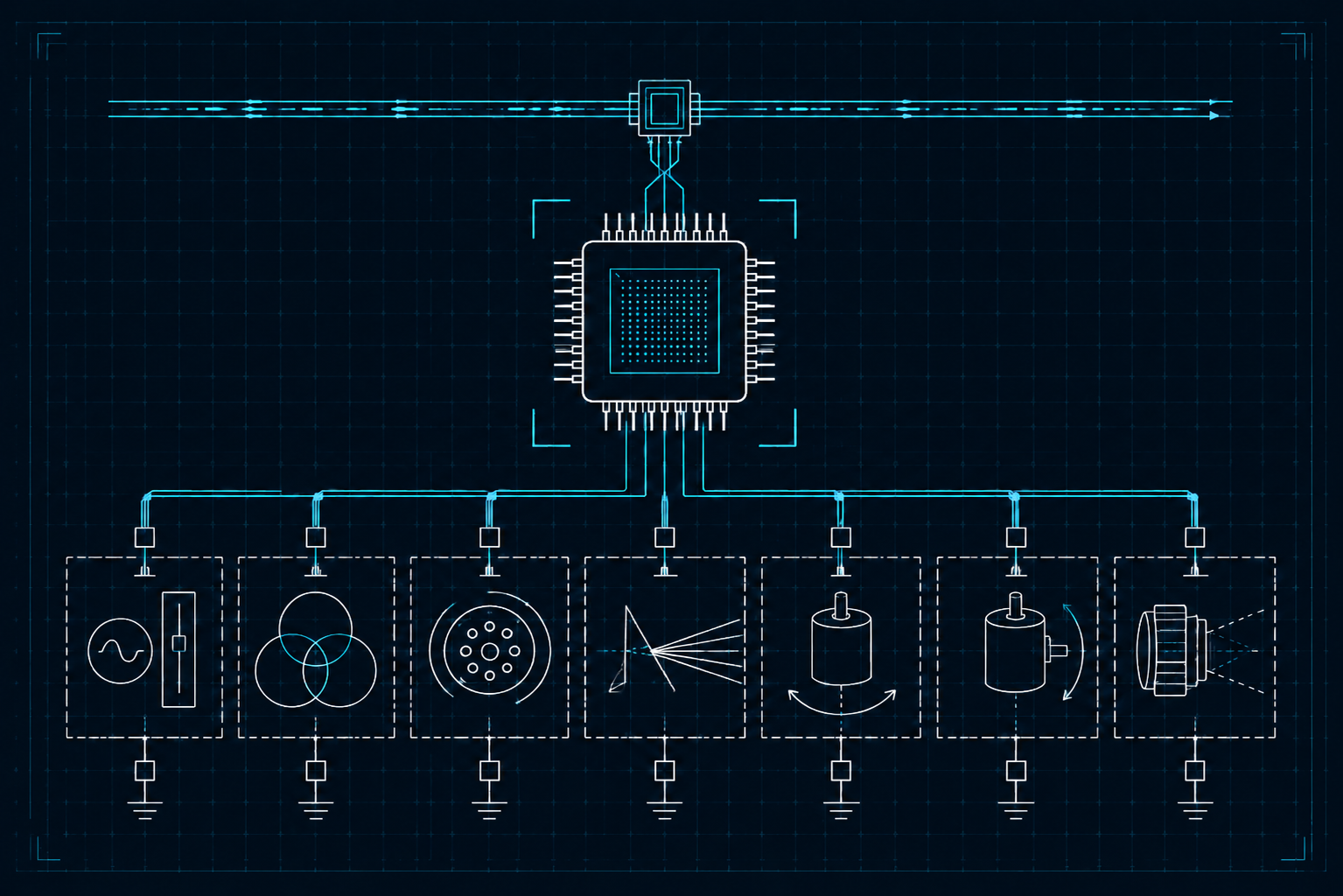

La base reçoit des signaux de contrôle, généralement via les protocoles DMX512 ou Art-Net. Un processeur interne lit ce flux de données et attribue des paramètres multicanaux spécifiques aux fonctions correspondantes de l'appareil. Cet ordinateur traduit les commandes numériques en ajustements précis de la tension pour des dizaines de moteurs internes.

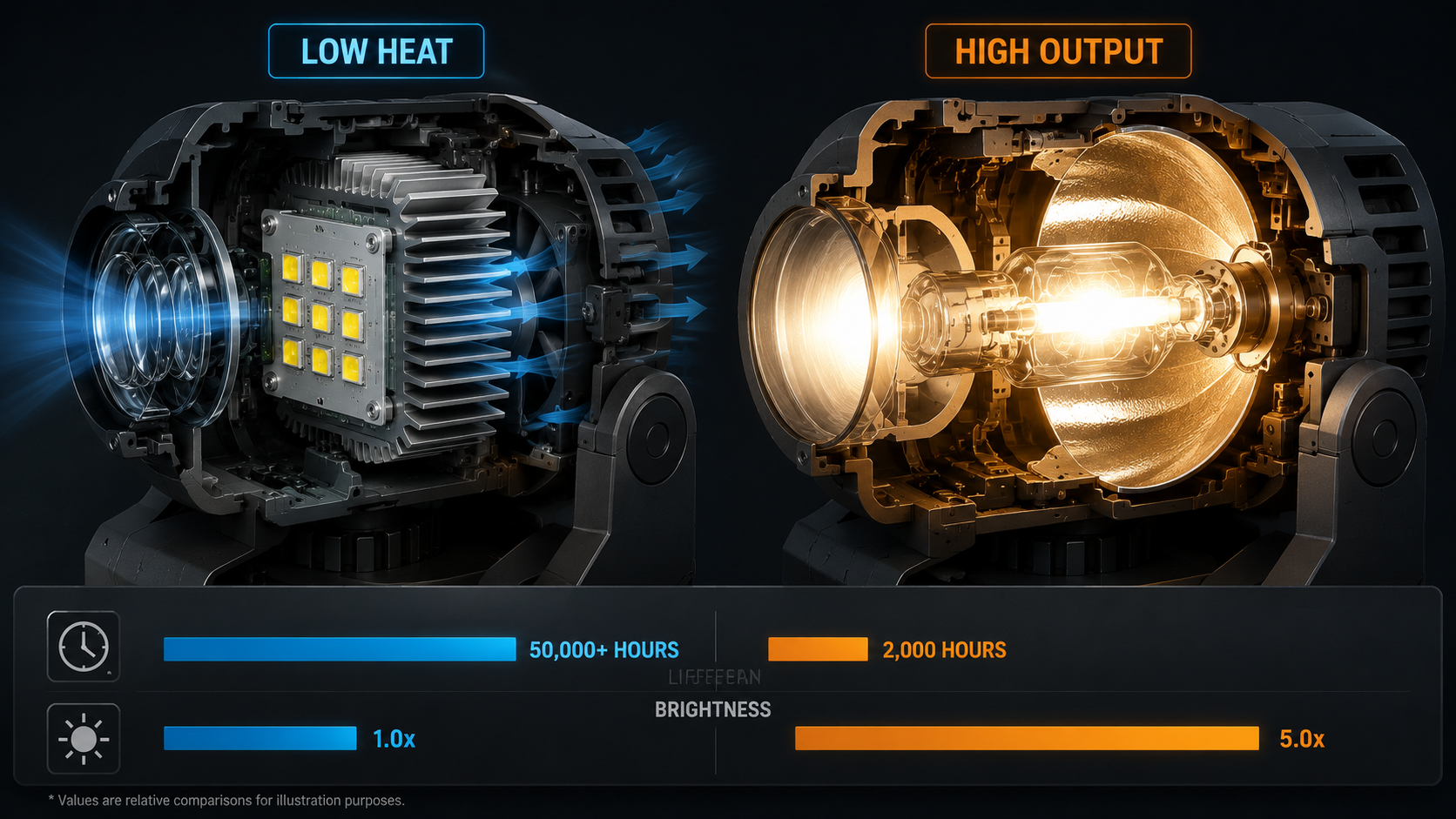

Le système active la source lumineuse principale. Les unités modernes privilégient fortement les moteurs LED car ils refroidissent et fonctionnent plus efficacement. À l’inverse, les lampes à décharge de gaz HMI ou HID à haut rendement restent courantes dans les installations de stades massives. Étant donné que les opérateurs ne peuvent pas atténuer électroniquement les lampes à décharge, ces unités s'appuient sur des obturateurs mécaniques pour contrôler la luminosité.

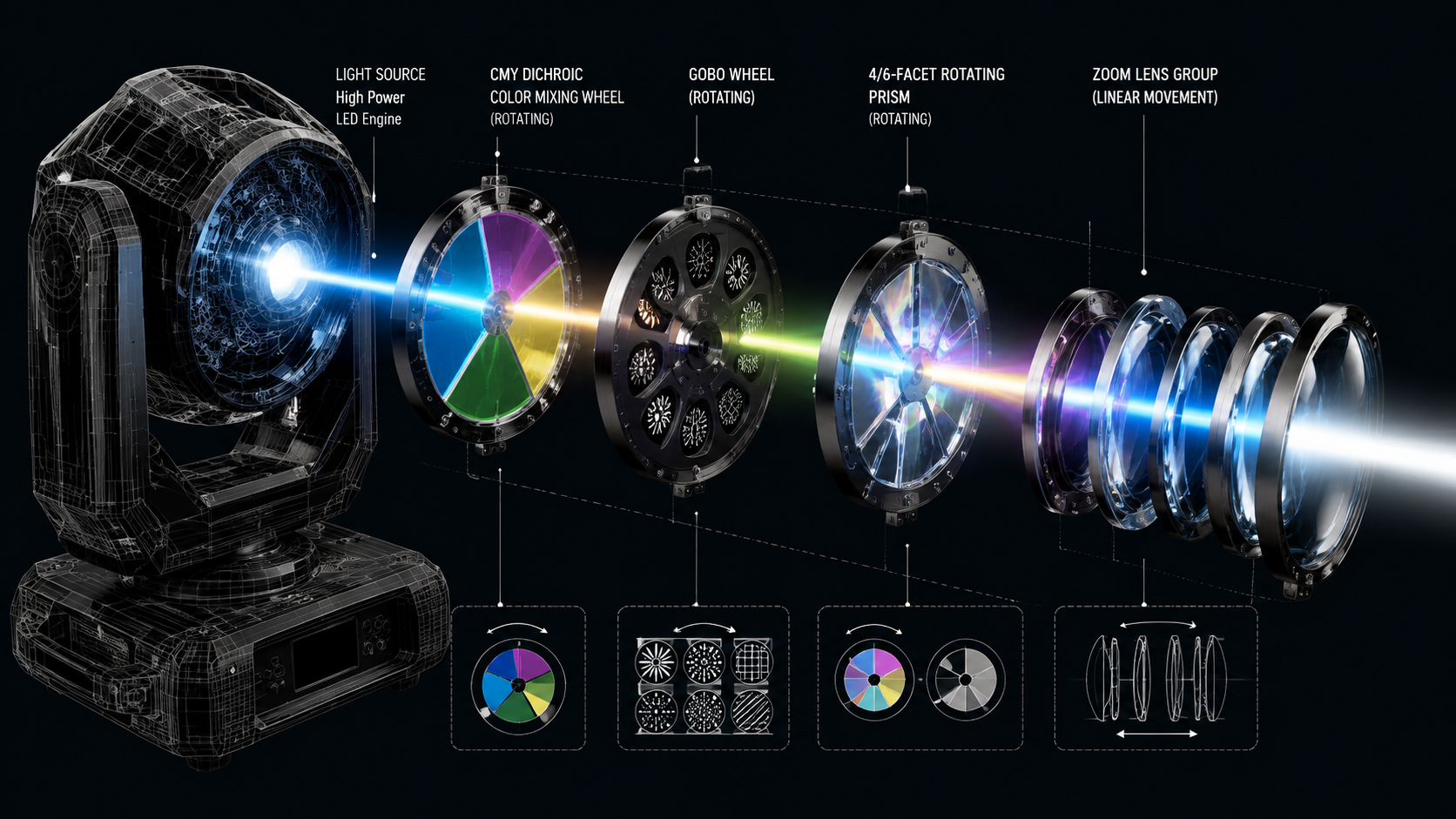

La lumière brute traverse une série complexe de modules internes. Il passe à travers des drapeaux de mélange de couleurs soustractifs CMJ, qui glissent des filtres en verre dichroïque dans le trajet du faisceau pour mélanger des teintes infinies. Le faisceau frappe ensuite des roues chromatiques fixes, des Gobos rotatifs (modèles de motifs) et des prismes à multiples facettes pour façonner la projection finale.

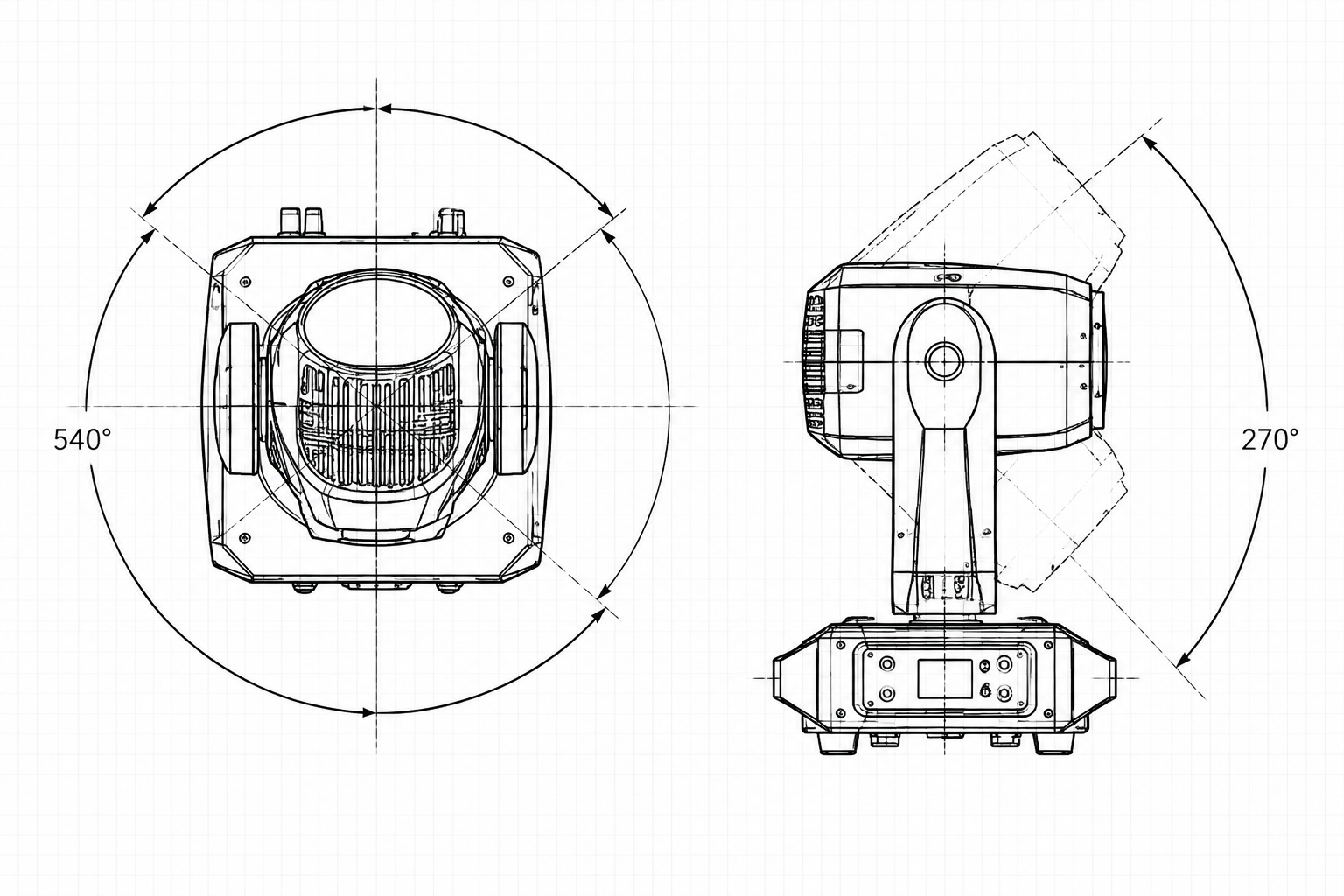

Des moteurs pas à pas à couple élevé entraînent physiquement le luminaire. Le mécanisme à joug contrôle la casserole, tournant généralement de 360° à 540°. Pendant ce temps, des moteurs secondaires contrôlent l’inclinaison de la tête, offrant généralement un mouvement de 180° à 270°. Ces moteurs utilisent un codage numérique précis pour garantir des mouvements précis et reproductibles.
Les sources de lumière intense génèrent une chaleur massive. Le refroidissement actif repose sur des ventilateurs internes et des dissipateurs thermiques en aluminium pour disperser cette charge thermique. Un refroidissement adéquat évite les arrêts thermiques soudains et protège les composants en verre dichroïque extrêmement sensibles de l'éclatement.
| Étape du processus | Composant principal | Fonction critique |
|---|---|---|
| Livraison de puissance | Unité d'alimentation (PSU) | Nécessite une tension alternative pure et non atténuée. |
| Informatique | Carte mère logique | Traduit DMX/Art-Net en commandes de moteur. |
| Activation des sources | Moteur LED/lampe HID | Génère la sortie brute de photons. |
| Manipulation optique | Drapeaux CMJ, Gobos, Prismes | Forme, colore et texture la poutre. |
| Positionnement mécanique | Moteurs pas à pas | Exécute des mouvements de panoramique (360°+) et d'inclinaison (180°+). |
| Gestion thermique | Ventilateurs et dissipateurs de chaleur | Empêche la surchauffe et les éclats de verre. |

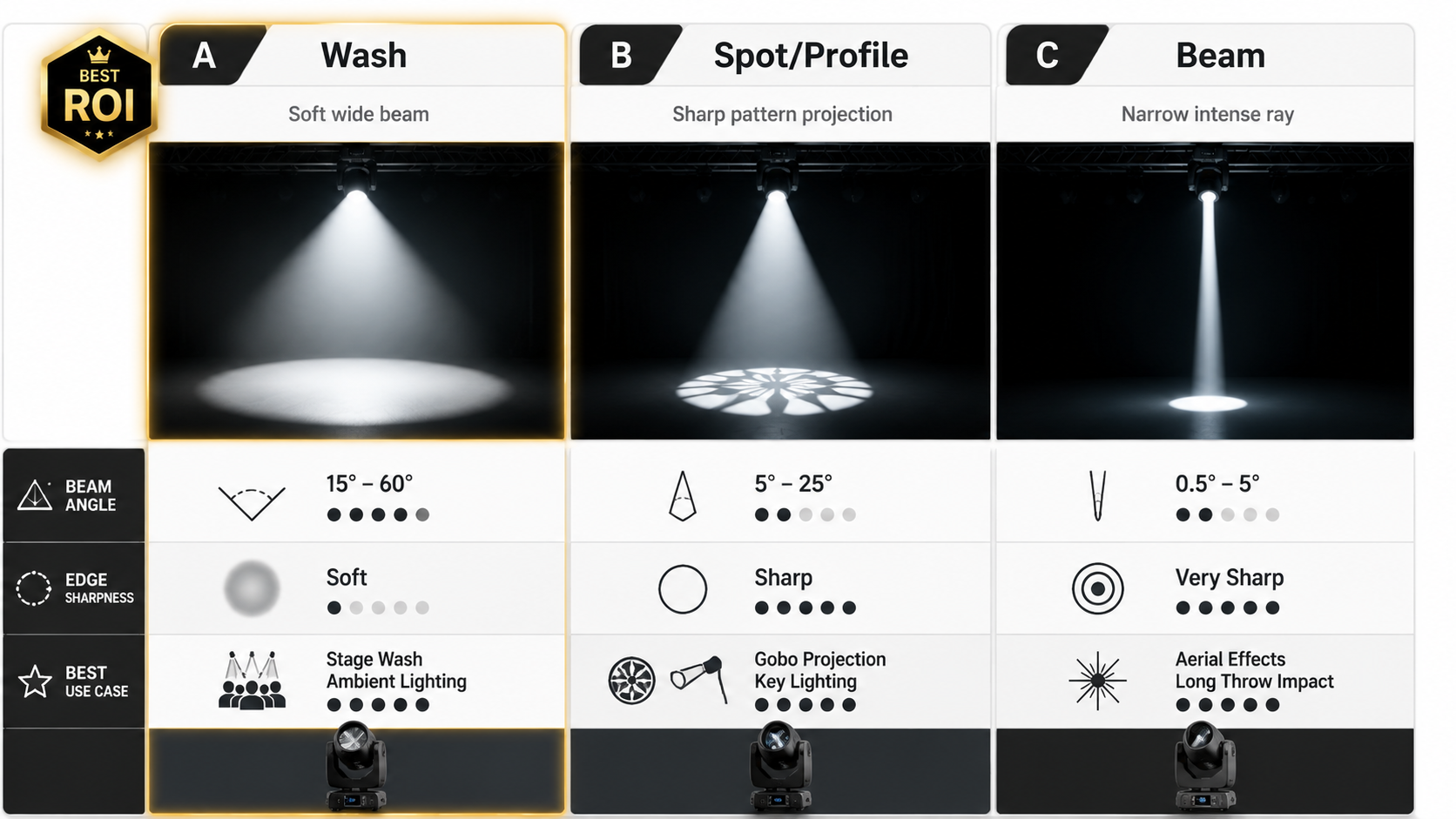

Évaluation du matériel : choix entre les profils Beam, Spot et Wash
Les directeurs techniques sont constamment confrontés au dilemme de l'acheteur lors de la sélection de la bonne classe optique. L'adaptation des optiques des luminaires aux exigences spécifiques de la scène vous garantit de construire une plate-forme d'éclairage polyvalente et très efficace.
Mécanisme : les luminaires Wash utilisent des lentilles larges, souvent dotées de réseaux multi-LED, pour produire un faisceau largement diffusé aux bords doux. Ils offrent une couverture de couleur uniforme sur de grandes surfaces.
Réalité de mise en œuvre : Ceux-ci représentent l’investissement initial le plus pratique pour les petites scènes ou les salles d’entreprise. La visibilité de la base est la priorité numéro un. Avant d’ajouter des effets flashy, vous devez vous assurer que vos présentateurs ou interprètes restent clairement éclairés.
Mécanisme : les appareils Spot sont dotés de lentilles focales précises, de roues Gobo rotatives et de capacités de zoom variable. Les « profils » vont encore plus loin en ajoutant des volets de charpente internes. Ces lames métalliques coupent physiquement la lumière des écrans de projection ou des décors.
Réalité de mise en œuvre : ces unités excellent dans la projection d'identités visuelles de marque, telles que des logos d'entreprise nets. Ils définissent également la profondeur de la scène en projetant des motifs texturés sur les sols et les fonds.
Mécanisme : les luminaires Beam émettent un faisceau de lumière à micro-angle, semblable à un laser. Ils utilisent des optiques spécialisées pour maintenir le faisceau incroyablement étroit sur de longues distances.
Réalité de mise en œuvre : Ces unités s'avèrent largement inutiles sans brume ou brouillard atmosphérique. Lorsqu'ils sont suspendus dans une pièce brumeuse, ils créent des effets architecturaux spectaculaires en plein air. Les planificateurs les réservent principalement aux tournées de concerts à haute énergie ou aux salles EDM.
Mécanisme : les scanners utilisent un miroir externe se déplaçant rapidement pour diriger le faisceau lumineux, plutôt que de déplacer toute la lourde tête.
Réalité de la mise en œuvre : étant donné que seul un miroir léger se déplace, les scanners exécutent des changements de direction beaucoup plus rapides. De plus, ils ne nécessitent aucun dégagement pour la rotation de la tête. Cela les rend idéaux pour les clubs en sous-sol ou les lieux confrontés à des hauteurs de gréement restrictives.
L’exploitation d’un parc de luminaires intelligents nécessite une stratégie de contrôle sophistiquée. Les « cerveaux » derrière l'opération dépendent d'une gestion stricte des données et de pratiques de programmation évolutives.
Une lumière statique traditionnelle n’a besoin que d’un seul canal de contrôle pour régler l’intensité. À l’inverse, un seul projecteur Moving Head Lights nécessite entre 15 et plus de 30 canaux DMX. Ces canaux individuels contrôlent le panoramique, l'inclinaison, le cyan, le magenta, le jaune, la rotation des gobos, l'indexation du prisme et la mise au point.
Cette complexité exige un mappage d’adresses strict. Un univers DMX standard contient exactement 512 canaux. Si vous assignez à l'appareil A de démarrer au canal 1 (occupant 20 canaux), l'appareil B doit démarrer au canal 21. Le chevauchement de ces adresses provoque un comportement erratique de l'appareil, car deux lumières différentes tentent d'interpréter le même flux de données.
Les consoles d'éclairage modernes fabriquées par des leaders de l'industrie tels que MA Lighting, High End Systems (Hog) et ETC simplifient cette charge massive de données à l'aide de « palettes ». Les opérateurs créent des palettes en tant qu'éléments de base, par exemple en définissant une « position de chanteur principal » spécifique ou en enregistrant une « marque bleue d'entreprise » parfaite.
Les programmeurs utilisent ensuite ces palettes pour créer des « repères » qui forment le véritable spectacle d'éclairage séquencé. Ce flux de travail offre un énorme avantage en matière d’évolutivité. Dans les environnements de tournée, les opérateurs mettent simplement à jour la palette de base dans un nouveau lieu. Automatiquement, chaque Cue faisant référence à cette palette est mise à jour instantanément, économisant ainsi des heures de reprogrammation fastidieuse.
Même le spectacle le plus parfaitement programmé échouera si le déploiement physique introduit des risques pour la sécurité ou des goulots d'étranglement en matière de données. Des pratiques standard de l’industrie existent pour atténuer ces risques précis.
Suspendre un équipement robotique lourd au-dessus d’un public comporte une immense responsabilité. Les protocoles de sécurité de charge standard exigent une marge de gréement minimale de 2:1. Étant donné que ces luminaires pèsent entre 15 et 50 livres chacun, l'intégrité structurelle reste non négociable.
Les hauteurs de suspension optimales déterminent l’efficacité de la diffusion de la lentille. Pour les petites salles et les clubs, ciblez un dégagement de 8 à 12 pieds. Pour les grandes salles de concert, montez les unités entre 15 et 25 pieds de haut. Suspendre un projecteur large trop bas aveuglera le public, tandis que le suspendre trop haut dilue son intensité.
Lors du câblage des appareils, les techniciens connectent en série le signal DMX d’une unité à l’autre. Vous devez toujours coiffer le dernier appareil de cette chaîne à l'aide d'un terminateur DMX. Cette simple résistance de 120 ohms absorbe le signal numérique en fin de ligne.
Laisser une ligne DMX non terminée provoque un rebond du signal. Les données numériques sont réfléchies sur le câble et entrent en collision avec les nouveaux signaux entrants. Cette corruption des données entraîne des stroboscopes aléatoires, des couleurs scintillantes ou des mouvements moteurs extrêmement incontrôlés.
Les opérateurs provoquent fréquemment des pannes matérielles évitables en gérant mal la séquence de mise hors tension. Lors de l'utilisation de lampes à arc ou à décharge, vous devez d'abord « éteindre » l'ampoule via la console DMX. Cependant, vous devez laisser l’unité sous tension.
Cela permet aux ventilateurs de refroidissement internes de fonctionner pendant cinq à dix minutes supplémentaires. Déplacer un luminaire chaud avant qu'il ne refroidisse brise facilement les lentilles en verre dichroïque fragiles et détruit les composants halogènes à l'intérieur de l'œuf.
Les responsables des achats et les directeurs techniques ont besoin d’une optique d’évaluation stricte lors de la présélection de nouveaux équipements. Se concentrer uniquement sur des effets éblouissants conduit souvent à une mauvaise intégration et à des incompatibilités matérielles.
Les décideurs doivent évaluer soigneusement la longévité opérationnelle de la source lumineuse. Les moteurs LED modernes offrent de manière fiable 30 000 à 50 000 heures d’utilisation continue tout en conservant une consommation d’énergie exceptionnellement faible. En revanche, les lampes à décharge traditionnelles nécessitent des remplacements d’ampoules fréquents et complexes et consomment d’énormes quantités de courant alternatif. La prise en compte de ces mesures d’efficacité évite les obstacles inattendus à la maintenance à long terme.
Pour les événements d’entreprise, la précision des couleurs a un impact direct sur la conformité de l’identité visuelle. Ne vous contentez pas de simples roues chromatiques statiques. Privilégiez plutôt les appareils équipés de systèmes de mixage soustractif CMJ haut de gamme. Ces systèmes permettent aux concepteurs d'éclairage de respecter précisément les directives strictes de la marque Pantone, garantissant que la scène reflète parfaitement les supports marketing officiels du client.
Un luminaire est aussi utile que sa capacité à communiquer avec votre réseau plus large. Vérifiez la compatibilité totale avec votre infrastructure de contrôle actuelle, en vérifiant la prise en charge native des protocoles Art-Net, sACN et DMX sans fil.
Examinez également l’écosystème logiciel du fabricant. Assurez-vous qu’ils fournissent des mises à jour régulières du micrologiciel. Ces mises à jour s'avèrent essentielles pour optimiser les algorithmes des moteurs pas à pas, corriger les bogues de contrôle et débloquer de nouvelles fonctionnalités longtemps après le déploiement initial.
Les phares mobiles fonctionnent comme des systèmes robotiques très complexes et dépendants du réseau. Maîtriser leur déploiement nécessite d’équilibrer la vision artistique avec des protocoles techniques rigides. Une conception de scène réussie repose également sur le choix de la classe optique appropriée (savoir quand utiliser un Wash plutôt que sur un Spot) et sur le respect strict des règles inflexibles en matière d'infrastructure d'alimentation et de données.
Auditez votre alimentation : vérifiez que vos connexions électriques contournent tous les racks de gradateurs pour protéger les cartes mères internes sensibles.
Adaptez l'optique à la pièce : donnez la priorité aux luminaires Wash pour une visibilité fondamentale dans les petites salles avant d'investir dans des effets Beam atmosphériques.
Protégez la chaîne de données : déployez toujours des terminateurs de 120 ohms à la fin de chaque passage DMX pour garantir l'intégrité du signal.
Refroidissez correctement : imposez une période de refroidissement stricte de 10 minutes avec le ventilateur uniquement pour tous les appareils de décharge avant l'attaque physique et le chargement.
R : Ce comportement indique généralement une erreur de communication numérique et non un moteur cassé. Cela est généralement dû à un terminateur DMX manquant à l'extrémité de votre câble ou à un chevauchement d'adresses DMX lorsque deux appareils tentent de lire le même canal de données.
R : L'appareil était probablement branché sur un variateur de puissance de cinéma actif. Les packs de gradateurs modifient l’onde sinusoïdale électrique pour réduire la luminosité. Les luminaires intelligents nécessitent une alimentation murale ou un relais constant et non atténué pour faire fonctionner leurs ordinateurs internes en toute sécurité.
R : Pour les appareils à décharge, vérifiez si l'allumeur est en panne ou si l'ampoule a atteint la fin de sa durée de vie. Pour les unités LED, vérifiez que votre console de commande a le canal de l'obturateur mécanique ouvert et le canal du gradateur principal activé via DMX.
R : Pour les lumières Wash éclairant des personnes ou des paysages, non. Cependant, pour les luminaires Beam et Spot, la brume atmosphérique ou le brouillard est absolument obligatoire si vous souhaitez que le public visualise le véritable puits de lumière suspendu dans les airs.
