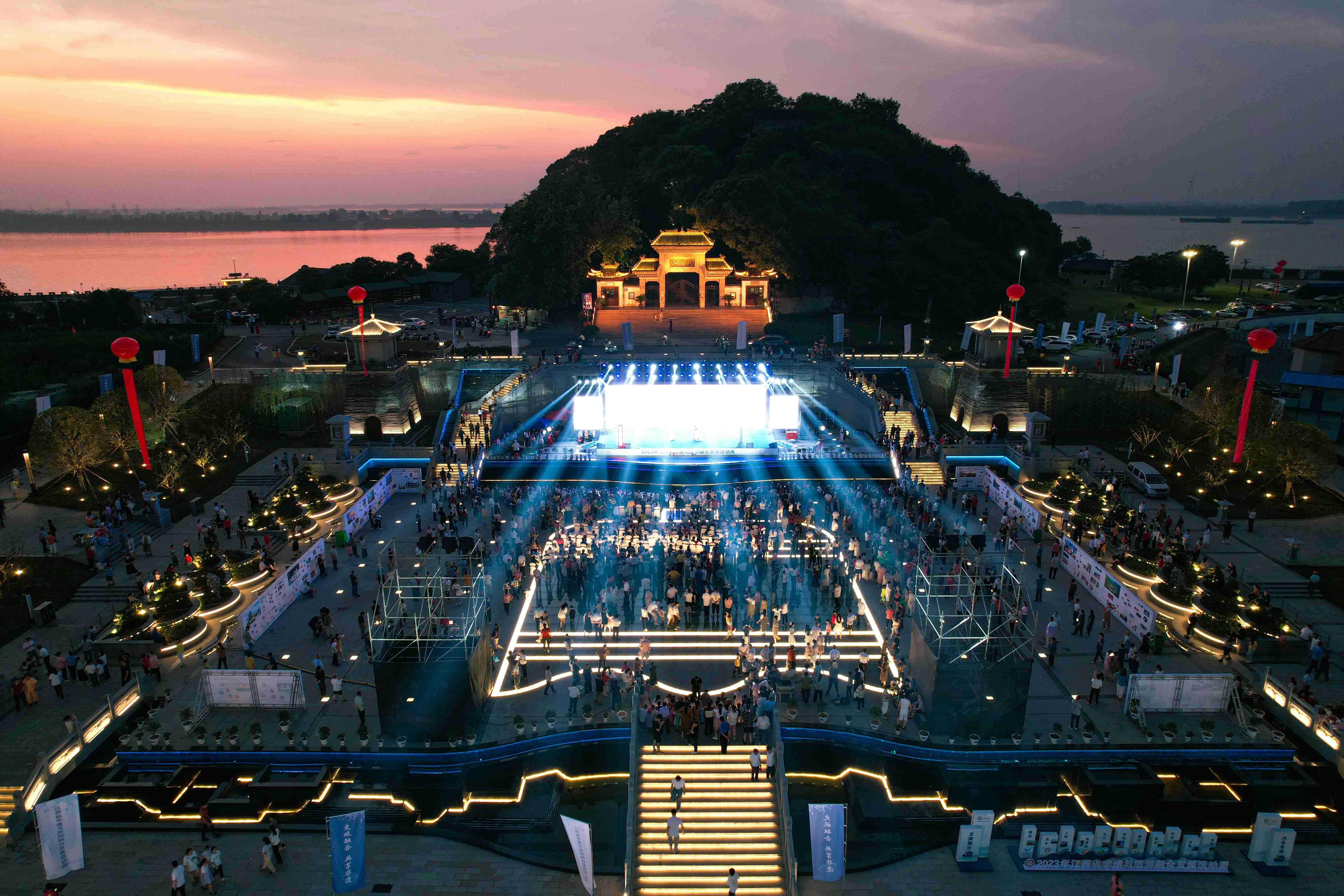

Dans le monde exigeant de l’éclairage de scène professionnel, les luminaires déployés pour les festivals en plein air, les tournées de concerts et les installations architecturales à grande échelle doivent résister jour après jour aux pluies torrentielles, à l’humidité extrême, à la chaleur brûlante et à la poussière abrasive. Un indice IP65 ou même IP66 est devenu le ticket d'entrée standard pour tout joueur entrant dans cette arène. Pourtant, en tant que fabricant dédié à l'éclairage de divertissement extérieur, nous entendons constamment les mêmes frustrations de la part des équipes de production et des concepteurs d'éclairage : « La lumière a empêché la pluie d'entrer, mais après seulement une saison, la production a visiblement diminué. » Ou, « Il y a un brouillard tenace à l'intérieur de la lentille qui ruine la qualité du faisceau. » Ces scénarios révèlent une vérité cruciale avec laquelle tout ingénieur technique d'éclairage doit lutter : empêcher l'eau liquide d'entrer n'est que la première étape. La véritable mesure d’un luminaire professionnel est sa capacité à fournir un rendement stable et une efficacité lumineuse sans compromis pendant toute sa durée de vie.
Les menaces qui pèsent sur un flux lumineux stable et à long terme dans un luminaire extérieur étanche ne proviennent pas d'une averse directe. Ils proviennent de deux conditions chroniques liées qui s'infectent à l'intérieur du boîtier scellé : un goulot d'étranglement thermique qui déclenche une dégradation de la puissance et une dépréciation du flux lumineux, et une condensation interne qui érode à la fois l'optique et l'électronique.
Les sources LED utilisées dans l’éclairage de divertissement ne convertissent qu’environ 35 à 45 % de l’énergie électrique en lumière visible ; le reste devient chaleur. Les joints qui rendent un luminaire étanche éliminent également la convection naturelle de l'air, forçant toute la chaleur à se dissiper passivement à travers le châssis. Lorsque cette chaleur n'est pas extraite assez rapidement, la température de jonction des LED augmente considérablement. Le dommage qui en résulte est une défaillance en cascade. L'effet le plus immédiat est une baisse de l'efficacité lumineuse : pour les LED blanches ou couleur haute puissance typiques, le rendement lumineux peut diminuer de 1 % à 3 % pour chaque augmentation de 10°C de la température de jonction. Parallèlement, le circuit de protection thermique du pilote réduit de manière agressive le courant du variateur pour éviter une panne catastrophique. Sur une scène de tournée de concerts, cela se traduit par un appareil dont la luminosité s'estompe exactement au moment où elle est le plus nécessaire – pendant ce signal à fort impact et à pleine puissance. Le dommage le plus profond et le plus insidieux est la dépréciation irréversible de la lumière. Un fonctionnement chronique à haute température accélère la dégradation de la puce LED et de la couche de phosphore, provoquant un changement de couleur permanent, une dérive de l'indice de rendu et une perte irrécupérable de la luminosité globale en quelques centaines d'heures seulement. Pour toute conception d’éclairage reposant sur une correspondance précise des couleurs, il s’agit d’un échec inacceptable.

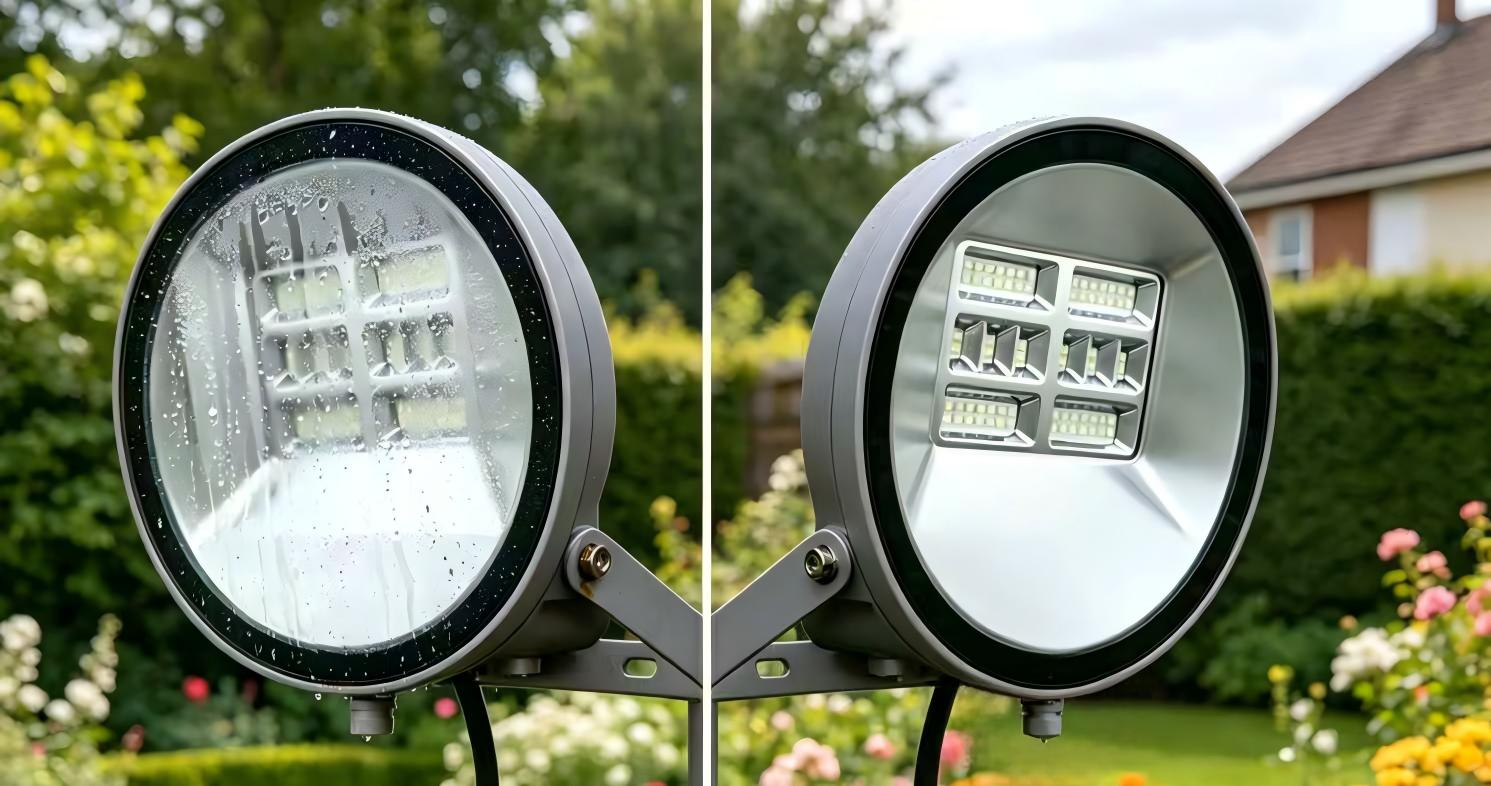

Si la chaleur est une taxe lente et épuisante sur les performances, la condensation est une blessure aiguë et imprévisible. Les variations drastiques de température entre le jour et la nuit, ainsi que « l'effet respiratoire » induit par le fonctionnement intermittent, aspirent activement l'air chargé d'humidité dans le boîtier scellé. Lorsque la température d'une surface optique interne – une lentille, un réflecteur, un gobo – tombe en dessous du point de rosée de l'air, la vapeur d'eau se condense en un film microscopique semblable à un brouillard. Cette couche peut instantanément voler 10 à 30 % de la transmission du faisceau et détruire la netteté d'une projection, transformant un motif de gobo net en une ombre floue. Pour une conception d’éclairage finement travaillée, c’est une catastrophe visuelle.
La destruction ne s'arrête pas à l'optique. Les micro-gouttelettes se déposant sur les circuits imprimés, les connecteurs et les broches des LED sont le point de départ de la corrosion électrochimique. Cela entraîne des courants de fuite, des courts-circuits intermittents et des erreurs chaotiques de signal DMX qui peuvent conduire une équipe de production à la frustration lors d'un moment critique du spectacle. Si la condensation se produit à plusieurs reprises, la corrosion se propage, transformant un luminaire autrefois fiable en un actif définitivement endommagé avec une durée de vie d'éclairage considérablement réduite.
La résolution de ces problèmes nécessite un regard lucide sur les réalités physiques à l’intérieur d’un luminaire étanche.
Voies de conception thermique courantes

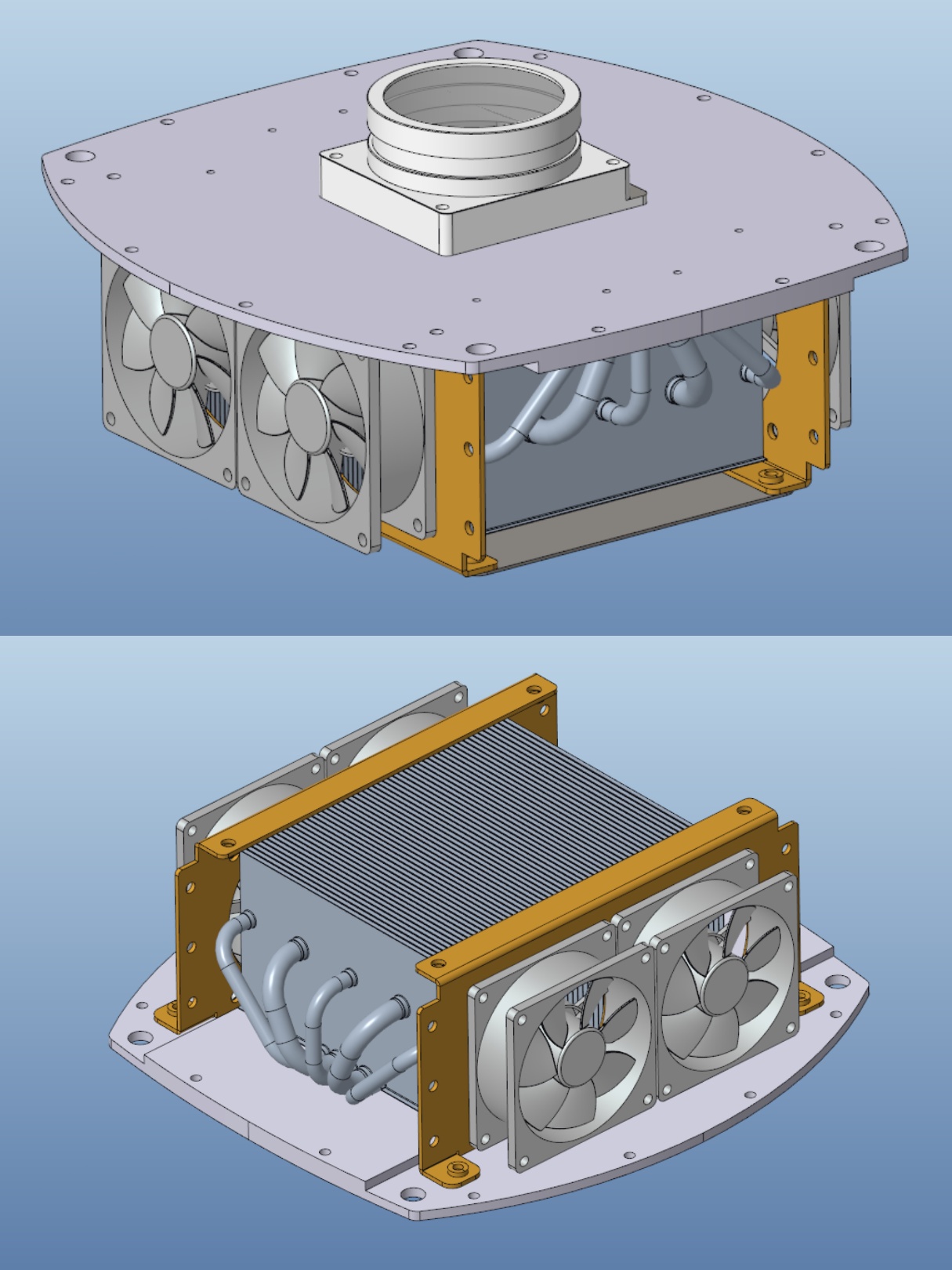

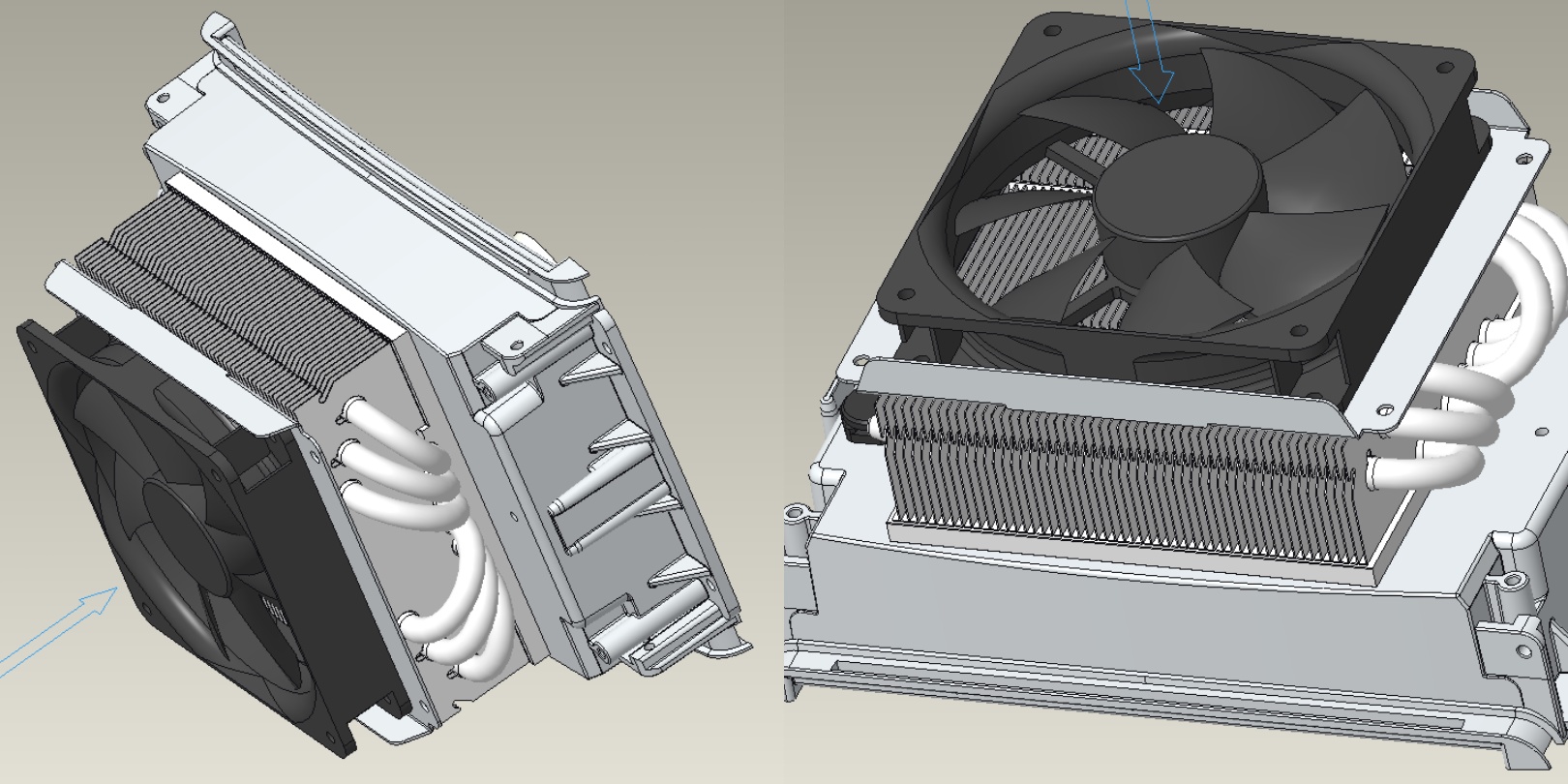

L'éclairage de scène extérieur d'aujourd'hui repose généralement sur un boîtier monobloc en aluminium moulé sous pression, fréquemment complété par des caloducs en cuivre ou des chambres à vapeur pour diffuser rapidement la chaleur de la source vers de grandes ailettes de refroidissement. Certaines têtes mobiles de grande puissance ajoutent un ventilateur de circulation interne pour remuer l'air scellé et réduire les points chauds. Le défaut fatal de ces systèmes apparaît lorsque la surface des ailettes est insuffisante, que les matériaux d'interface thermique se dégradent ou que la température ambiante externe monte en flèche. La chaleur ne peut pas s'échapper et le luminaire entre dans un état de saturation thermique, obligeant chaque composant électronique et optique à fonctionner dans les pires conditions possibles.
Le véritable mécanisme de condensation — Le piège « respirant »

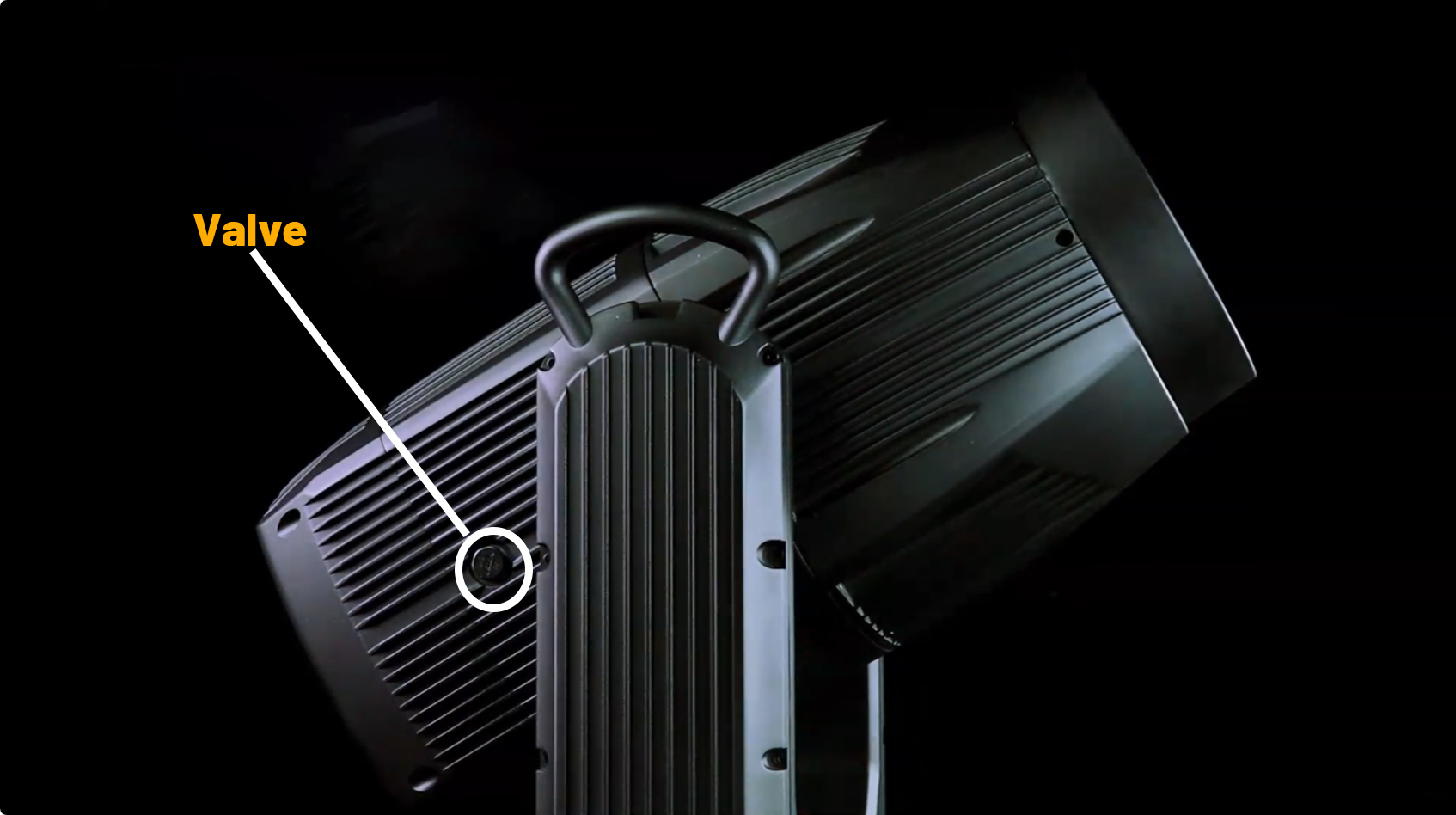

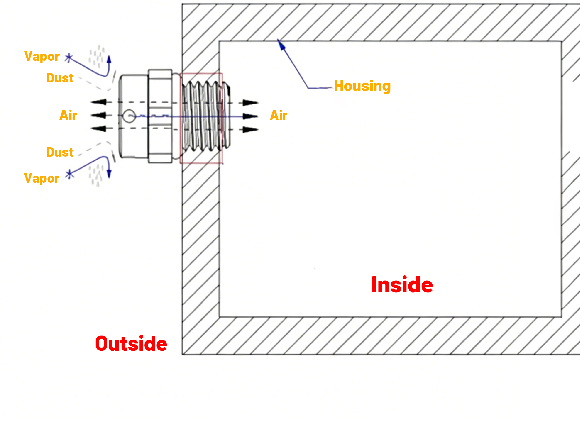

Une idée fausse courante est qu'un luminaire scellé est sec à l'intérieur. La réalité est tout le contraire, et de nombreux ingénieurs en technologie de l’éclairage sont surpris d’apprendre pourquoi. Lorsqu'une lampe est allumée, l'air interne se réchauffe, se dilate et est expulsé par les espaces filetés et la valve unidirectionnelle étanche. Lorsqu'il refroidit après le spectacle, une pression négative se forme à l'intérieur, aspirant à nouveau l'air ambiant. Ce processus de « respiration » n'égalise pas seulement la pression ; il aspire activement la vapeur d’eau. La membrane ePTFE (Poly Tetra Fluoro Ethylen expansé) d'une vanne étanche est excellente pour bloquer l'eau liquide, mais elle est perméable aux molécules de vapeur d'eau, créant un chemin à sens unique pour l'accumulation d'humidité. Cette pénétration externe se combine à une deuxième source interne : des traces d'humidité absorbées par les PCB, le câblage et les composants structurels pendant la fabrication, qui sont cuites lors du fonctionnement initial à haute température. Vous disposez désormais d’une chambre scellée avec une base humide et un apport constant d’humidité. Par une nuit humide après un orage soudain sur une scène de festival en plein air, la condensation interne ne devient pas une possibilité, mais une quasi-certitude. Une fois qu’il apparaît, le cycle des dégâts commence.
Sur la base d'une analyse approfondie des défaillances sur le terrain et de la R&D, nous avons découvert qu'un appareil d'éclairage de scène extérieur étanche vraiment performant doit traiter la gestion thermique, le contrôle de l'humidité et le drainage structurel comme un seul système intégré. Les quatre piliers suivants en matière de conception et de processus constituent le cœur d'un luminaire qui préserve son rendement élevé pendant des années.
1. Conception structurelle intégrée pour le drainage et la dissipation thermique

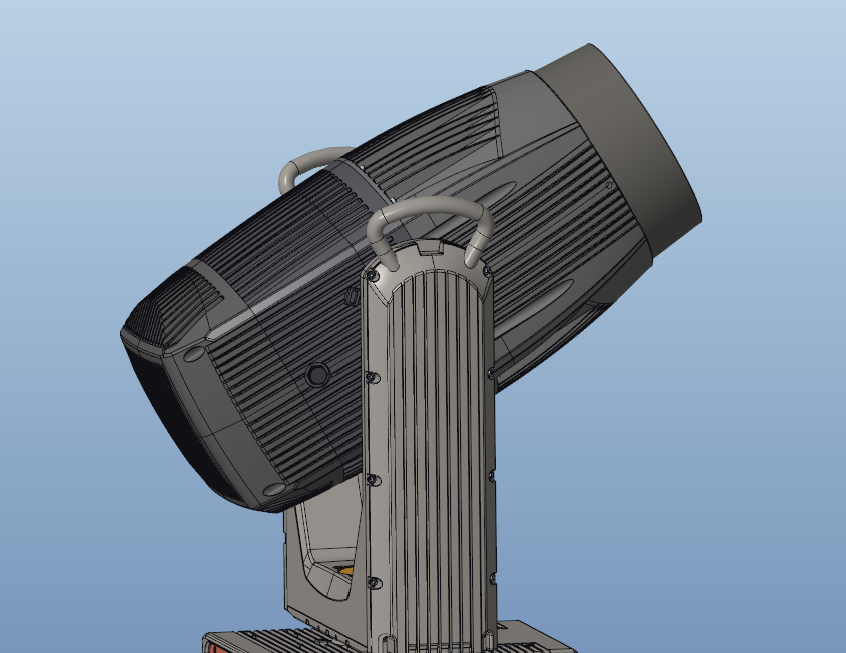

L'approche commence dès la phase de conception mécanique. Les ailettes de refroidissement doivent être orientées verticalement, avec des canaux intégrés à leur base pour guider toute trace d'eau ou condensat interne directement vers un point de drainage désigné, loin de tout appareil électronique. Les dessus des boîtiers doivent éviter les dépressions concaves, les faces d'étanchéité doivent utiliser des lèvres inclinées anti-eau, et tous les circuits imprimés et connecteurs internes doivent être positionnés bien au-dessus du point le plus bas de la cavité, souvent avec l'aide de revêtements hydrophobes. Une conception de drainage bien exécutée ne réduit pas seulement le risque de condensation ; cela empêche également les films d'eau de bloquer le chemin thermique critique.
2. Une valve non directionnelle respirante scientifiquement adaptée — « Gestion de la respiration » précise.

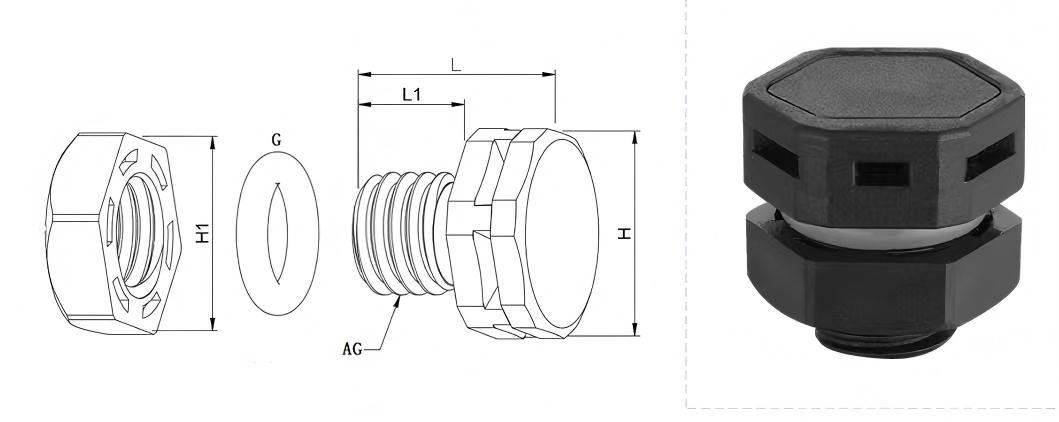

Le débit d'air de la valve étanche n'est pas une décision « plus c'est gros, mieux c'est ». Il doit être précisément adapté au volume interne du luminaire, à la température de fonctionnement maximale et aux gradients de température environnementaux attendus. Si la capacité de l'évent est trop faible, la pression négative intense lors d'un refroidissement rapide peut fatiguer les joints et littéralement aspirer l'humidité au-delà d'eux. S'il est trop élevé, cela hyper-ventile le luminaire, l'inondant d'air humide et saturant les déshydratants internes en quelques jours, les rendant inutiles. Notre approche consiste à calculer le volume exact d'air échangé dans le pire des cas de choc thermique et à sélectionner un évent avec une surface de membrane et un taux de transmission de vapeur d'humidité qui maintiennent le différentiel de pression interne en toute sécurité tout en limitant la pénétration d'humidité à un niveau que le déshydratant intégré peut gérer pendant un cycle de maintenance complet. Il s’agit d’une forme de gestion précise de la respiration à laquelle toute équipe de production exigeante devrait pouvoir faire confiance.
3. Séchage en profondeur et assemblage contrôlé en production
Le moyen le plus efficace d'éliminer la source d'humidité « intégrée » est un processus de séchage rigoureux. Avant l'assemblage final, tous les composants critiques (modules LED, PCB, câblage interne, connecteurs et certaines pièces structurelles) sont cuits dans un four de précision à une température soutenue de 85 à 105°C pour chasser l'humidité profondément absorbée. Immédiatement après la cuisson, l'assemblage s'effectue dans une pièce sèche avec une humidité contrôlée inférieure à 30 % HR. Un nouveau paquet déshydratant de tamis moléculaire est placé à l'intérieur et le luminaire est scellé. Cette discipline de production pousse le point de rosée interne à un niveau exceptionnellement bas, créant ainsi une base inébranlable pour une durée de vie d'éclairage sans buée.
4. Maintenance proactive côté utilisateur : nettoyage des évents et renouvellement du déshydratant
Aucune ingénierie n'est jamais vraiment « adaptée et oubliée ». Sur la route lors d'une tournée de concerts ou lors d'un long festival en plein air, la surface de l'évent accumulera de la poussière, de la crasse et de l'huile, obstruant les échanges gazeux et risquant de rompre la membrane sous pression. Les dessicants finiront par atteindre leur capacité d’adsorption. C'est pourquoi nous mettons l'accent sur une routine simple mais non négociable dans toute notre documentation et formation utilisateur : nettoyer régulièrement la surface de l'évent avec une brosse douce, jamais avec un nettoyeur haute pression. Si une membrane de ventilation semble vieillie, fissurée ou déformée, elle doit être remplacée immédiatement. De même, surveillez la carte indicatrice d'humidité interne et régénérez ou remplacez le pack déshydratant à chaque cycle de maintenance. Ces petites actions disciplinées constituent la dernière ligne de défense indispensable pour tout luminaire professionnel travaillant dans des environnements difficiles.
Un luminaire qui fournit une lumière précise et à fort impact nuit après nuit sur la scène principale d'un festival en plein air ou lors d'un programme de tournée de concerts épuisant exige bien plus qu'une note de passage à un seul test IP. Cela témoigne de la maîtrise systémique d'un fabricant en matière de gestion thermodynamique, de contrôle de l'humidité, d'assemblage de précision et d'un profond respect pour l'ensemble du cycle de vie du produit. Nous partageons ces informations pour aider chaque concepteur d'éclairage, équipe de production et ingénieur technologique d'éclairage à voir au-delà de la fiche technique et à comprendre la véritable valeur technique derrière un flux lumineux véritablement stable. Si vous recherchez un faisceau qui ne s'atténuera pas, ne s'embuera pas et ne perdra pas sa précision face aux éléments, nous sommes prêts à partager davantage de notre technologie et des études de cas réelles avec vous.
